Würfel und Quader, Darstellung

Würfel und Quader können im Schrägbild oder Zweitafelbild dargestellt werden.
Um möglichst viele Flächen in wahrer Größe abzubilden, wird der Körper so dargestellt, dass einige Begrenzungsflächen parallel zur Grundriss- bzw. Aufrissebene sind.
Ein Schrägbild lässt sich leicht auf Papier mit Quadratraster zeichnen. Die Tiefenlinien können in Richtung der Diagonalen der Quadrate gezeichnet werden.

Schule wird easy mit KI-Tutor Kim und Duden Learnattack

  • Kim hat in Deutsch, Mathe, Englisch und 6 weiteren Schulfächern immer eine von Lehrkräften geprüfte Erklärung, Video oder Übung parat.
  • 24/7 auf Learnattack.de und WhatsApp mit Bildupload und Sprachnachrichten verfügbar. Ideal, um bei den Hausaufgaben und beim Lernen von Fremdsprachen zu unterstützen.
  • Viel günstiger als andere Nachhilfe und schützt deine Daten.
Jetzt 30 Tage risikofrei testen
Your browser does not support the video tag.

Würfel und Quader können im Schrägbild oder Zweitafelbild dargestellt werden.

Eine senkrechte Zweitafelprojektion hat folgende Eigenschaften:

  • Jede ebene Begrenzungsfläche, die zur Bildebene parallel ist, wird in ihrer wahren Größe abgebildet.
  • Jede ebene Begrenzungsfläche, die senkrecht zu einer Bildebene ist, wird als Strecke abgebildet.
  • Sind zwei Strecken im Original zueinander parallel, so sind auch ihre Bilder zueinander parallel.

Um möglichst viele Flächen in wahrer Größe abzubilden, wird der Körper so dargestellt, dass einige Begrenzungsflächen parallel zur Grundriss- bzw. Aufrissebene sind (Bild 1).

  • Quader

Schrittfolge (Bild 2):

  1. Der Körper wird von oben betrachtet und der Grundriss gezeichnet. Dazu werden eine Rissachse als Hilfslinie und die Breitenlinie parallel zur Rissachse eingezeichnet.
  2. Kanten, die senkrecht zur Rissachse verlaufen, werden über die Rissachse hinaus verlängert, d. h., die Ordnungslinien werden gezeichnet.
  3. Der Körper wird von vorn betrachtet und der Aufriss gezeichnet. Die Eckpunkte werden beschriftet.
  4. Die Körperkanten werden nachgezogen.

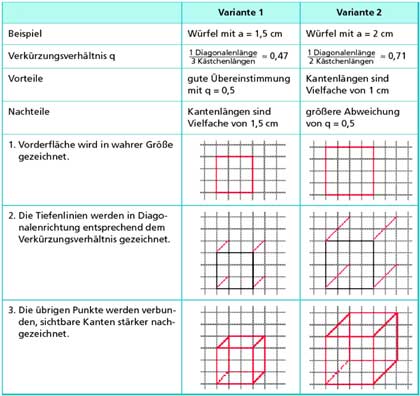

Ein Schrägbild lässt sich leicht auf Papier mit Quadratraster zeichnen. Die Tiefenlinien können in Richtung der Diagonalen der Quadrate gezeichnet werden. Zur Wahl des Verkürzungsverhältnisses gibt es zwei Möglichkeiten, wenn Quadrateckpunkte als Eckpunkte der Körper verwendet werden sollen: Bild

  • Schrittfolge zum Zweitafelbild
Lernhelfer (Duden Learnattack GmbH): "Würfel und Quader, Darstellung." In: Lernhelfer (Duden Learnattack GmbH). URL: http://www.lernhelfer.de/index.php/schuelerlexikon/mathematik/artikel/wuerfel-und-quader-darstellung (Abgerufen: 10. June 2025, 05:34 UTC)
